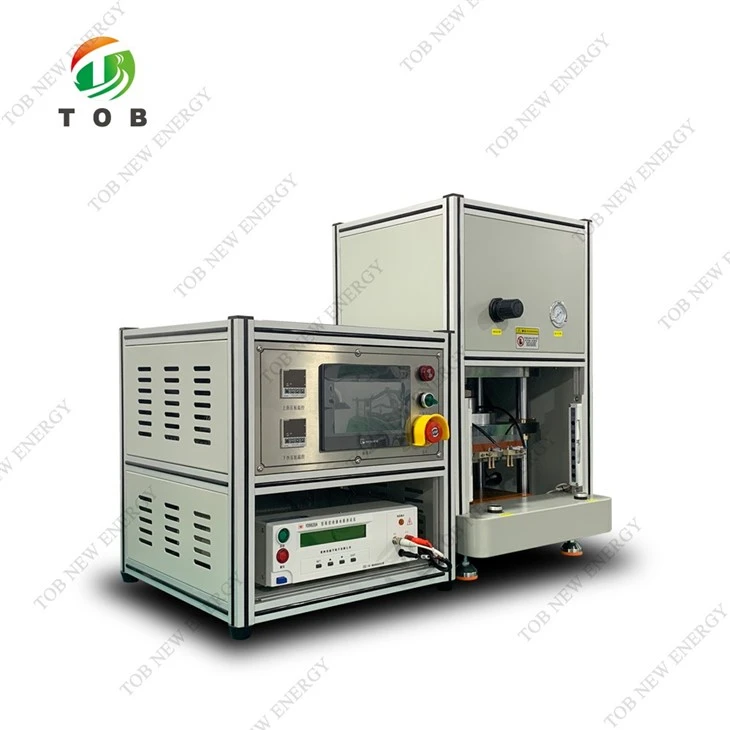

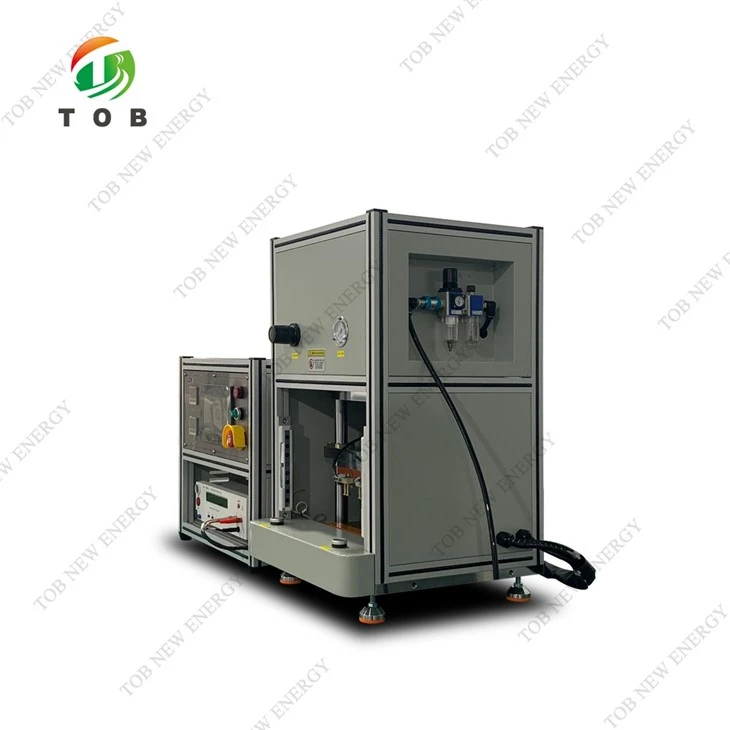

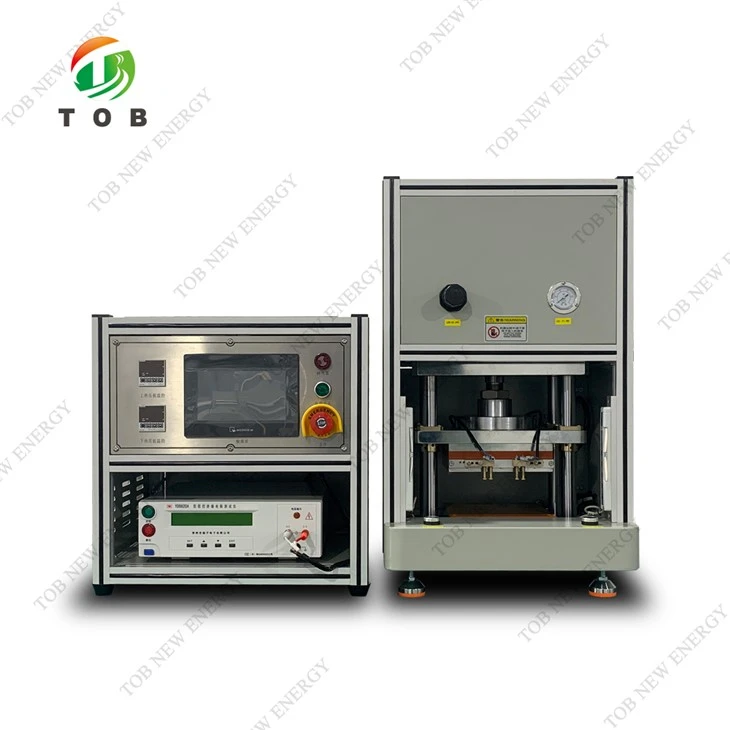

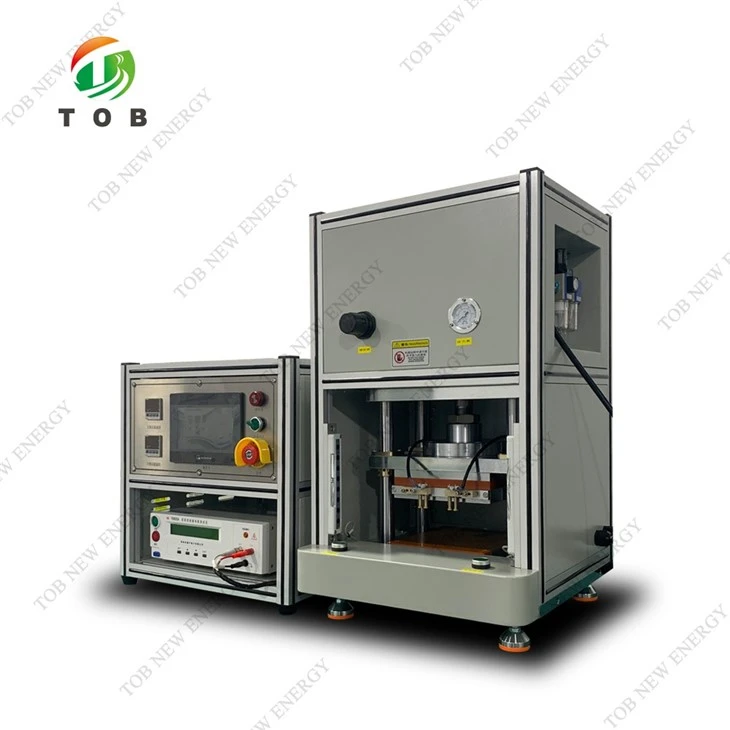

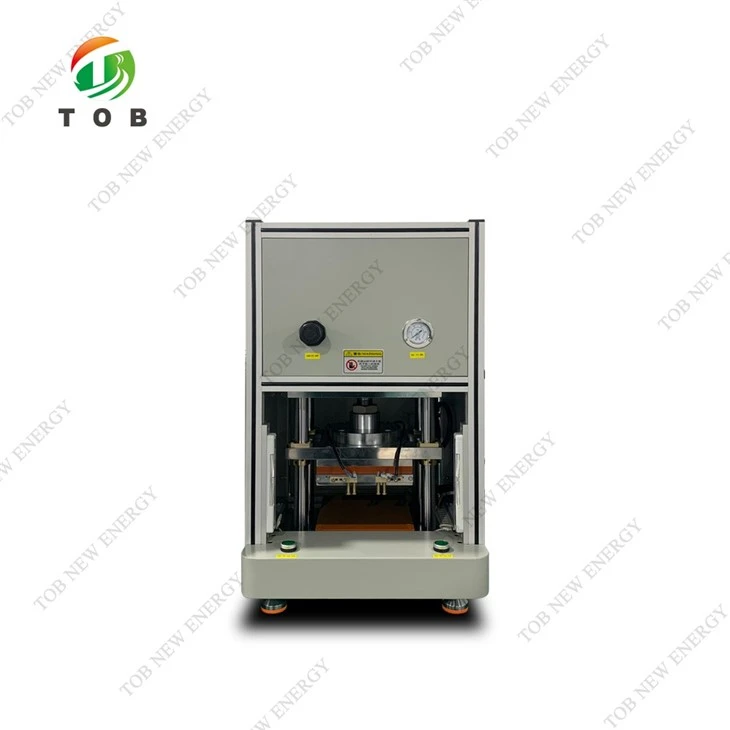

Baterijos elementų karštas presas ir trumpas testeris

Akumuliatoriaus elementų karšto spaudimo ir trumpojo jungimo testeris

Funkcijų apžvalga:

1) Ši įranga naudojama prizminių ličio jonų baterijų elementų karštajam presavimui ir trumpojo jungimo bandymams. Tai leidžia baterijų elementus pašildyti ir padidinti slėgį per nustatytą laiką, kad būtų užtikrinta, jog jie būtų suformuoti į vienodo storio akumuliatoriaus elementus.

2) Rankinis padavimas ir iškrovimas, viršutinės slėgio plokštės slėgis pasiekia reikiamą paviršiaus slėgį, slėgis ir temperatūra yra stabilūs, pradedamas karšto presavimo laiko trumpojo jungimo bandymas. Galima nustatyti delsos laiką nuo slėgio ir temperatūros iki trumpojo jungimo bandymo.

3) Įrangos veiksmų eiga:

Techniniai reikalavimai:

1) Ląstelių formavimo būdas: terminis presavimas;

2) Įranga tinka vienos galvutės išleidimo angos ląstelei; Akumuliatoriaus storis gali būti suderinamas su 2-25mm storiu (storis po terminio presavimo);

3) Plokštės plotas: 200*200mm

4) Plokštės medžiaga: 45 # plienas

5) Plokštės slėgis: paviršiaus slėgis 0-0.6 MPa reguliuojamas, plokštelės slėgis reguliuojamas tarp 0-1T (reguliuojamas eiga)

6) Plokštės temperatūra: plokštės paviršiaus temperatūra reguliuojama tarp kambario temperatūros ~ 200 laipsnių, temperatūros tikslumas ±3 laipsniai;

7) Viršutinės ir apatinės slėgio plokštės lygumas yra ±0,1 mm, tolerancija, kaip parodyta toliau

8) Atviro elemento šiluminio presavimo laikas: 0~999s, be pakopų reguliuojamas, tikslumas 0.1s, pradedant nuo baterijos elemento karščio presavimo plokštės iš anksto nustatyto slėgio pasiekimo;

9) Testerio prekės ženklas: TOB-2681A

10) Bandymo laikas: reguliuojamas 1–10 s

Saugos dizainas:

1) įranga aprūpinta avariniu stabdymu ir avarinio stabdymo skydu.

2) Personalo darbo vietose turi būti įrengtos apsauginės grotelės, kad būtų išvengta asmeninių saugos problemų.

3) Dvigubas paleidimo mygtukas, mygtukų atstumas didesnis nei 260 mm arba lygus.

Pagrindiniai įrangos parametrai:

1) Konfigūracijos galia: AC220V/50Hz galia: mažesnė arba lygi 4KW.

2) Suspausto oro šaltinis: 0.4MPa~0.65MPa, suspausto oro vamzdžio sąsajos išorinis skersmuo 10 mm.

3) Bendras įrangos svoris: mažesnis arba lygus 80 kg.

4) Aplinkos temperatūra: 5 ~ 35 laipsniai, RH<45%.

5) Išvaizdos spalva: Tarptautinė šilta pilka 1C.

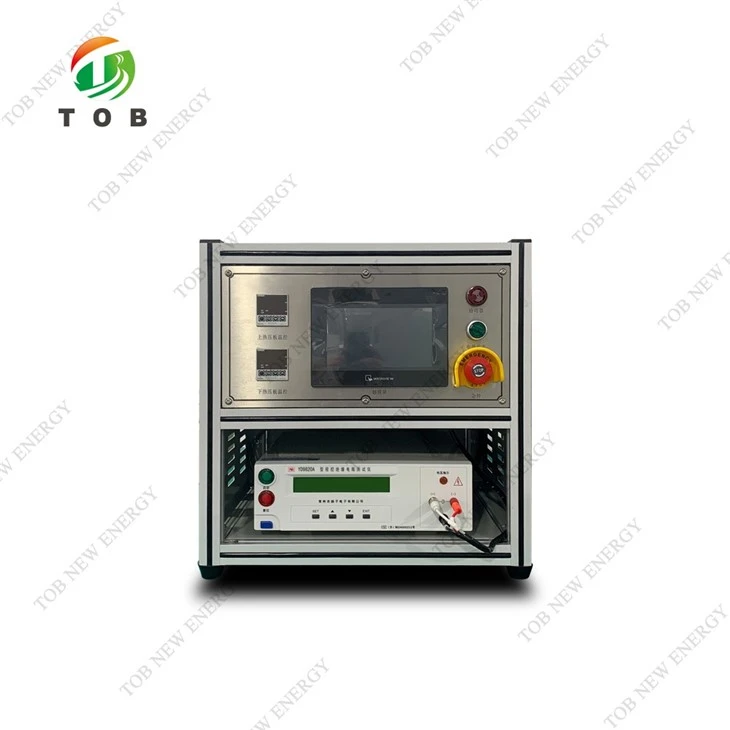

6) Įranga skirta naudoti darbalaukyje. Pagrindinė šildymo bandymo dalis ir elektrinė valdymo dėžė turi atskirą dizainą. Aviacijos kištukas ir greitojo kištuko jungtis yra minkštai sujungti tarp jų.

Patento liudijimas

ISO 9001

CE sertifikatas
