Pusiau automatinė vyniojimo mašina

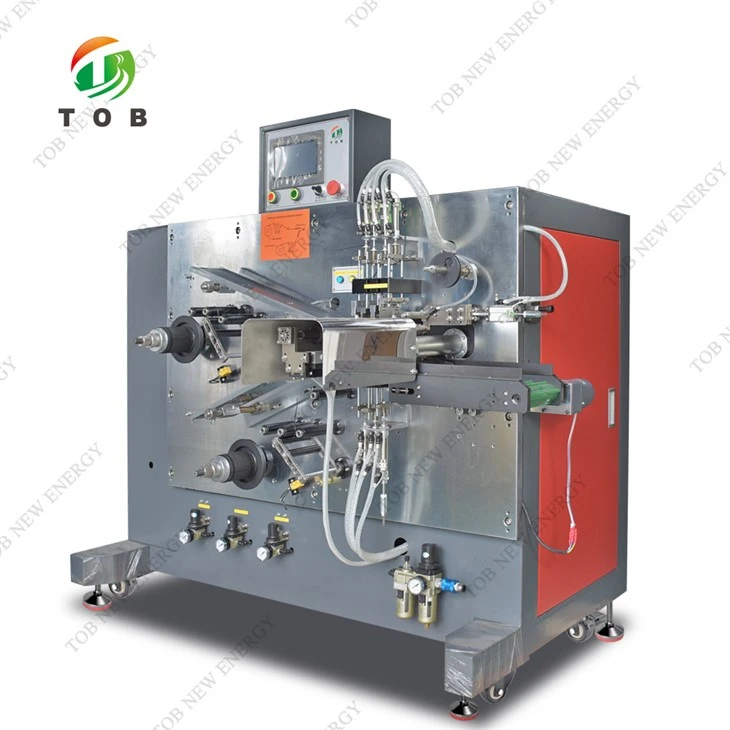

Cilindrinės baterijos pusiau automatinė ritės vyniojimo mašina











Mašina daugiausia naudojama tiksliai apvynioti cilindro akumuliatoriaus šerdį.

Darbo procesas yra toks: rankiniu būdu nukreipkite katodo ir anodo elektrodus į apvijos dalį ir atskirkite krovimą su separatoriumi, o apvija bus atliekama pagal proceso reikalavimus, automatiškai pritvirtinant užbaigimo juostą ir elementą. maitins automatiškai.

Funkcija ir savybės

1. Priimkite vienos adatos priešpriešinio vyniojimo adatos struktūrą.

2. Rankinis įvedimo elektrodas, automatinė apvija, automatinė keitimo adata, automatinė juostos pabaigos juosta ir automatinis iškrovimas;

3. Lipnioji juosta įgauna horizontalią pastą (juosta yra statmena skirtukui), klijai yra plokšti, o klijų padėtį galima tiksliai valdyti netvirtinant ląstelės; klijai yra stabilūs ir patikimi;

4. vyniojimo adatos greitis buvo reguliuojamas;

5. Du ritinėliai separatorius aktyvus išvynioti, įtempimo stūmimo jungiklio valdymo technologija gali reguliuoti įtempimą automatiškai vyniojimo metu.

6. Turi dulkių šalinimo įrenginį;

7. Skirituvo išorinis paketo galas.

8. Ląstelė po apvijos be pažeidimų, šerdies traukimo ir elektrodo dislokacijos reiškinio;

9. Lengva valdyti, reguliuoti ir pakeisti;



Technikos standartas

Modelis	TOB-SJR-18650 (21700)
Įtampa	AC220V,1.5KVA,50HZ
Suspaustas oras	0.4-0.6 MPa
Gamybos pajėgumai	8 vnt/min
Svoris	Apie 500 kg
Dydis	1450 mm * 1100 mm * 1150 mm (neįskaitant ištiesto elektrodo ilgio.)
Apvyniojimo adatos specifikacija	Φ1,8 mm–Φ6 mm (su vienu rinkiniu nemokamai, pritaikytas)
Taikomas išorinis ląstelės skersmuo	Φ15mm–Φ35mm
Įrangos talpa	5~10 vnt/min (pagal elektrodo ilgį/plotį)
Apvijos tikslumas	kai garantuojama, kad elektrodas atitinka šias sąlygas: Pločio paklaida yra mažesnė nei ±0,2 mm; "S" lenkimo paklaida yra mažesnė nei ±1 mm/500 mm; Atskyriklio bokšto formos paklaida yra mažesnė nei ±0,2 mm;
Apvijos tikslumas gali būti patenkintas	Skirtiklio išlygiavimo paklaida yra mažesnė nei ±0,5 mm; Elektrodo išlygiavimo paklaida yra mažesnė nei ±0,5 mm; Jis gali realizuoti neigiamą elektrodą apvynioti katodo elektrodą, separatorių apvynioti neigiamą elektrodą, o gatavo produkto sekcijos išlygiavimas yra ±0,5 mm
Kvalifikuotas tarifas	Didesnis arba lygus 98 % (neįskaitant įrangos faktorių)
Garantija	Vienerių metų ribota garantija su viso gyvenimo palaikymu



Medžiagos specifikacijos (vienetas: mm)

Medžiaga	Ilgis	Plotis	Storis	Vidinis skersmuo	Išorinis diametras
Katodinis elektrodas	150~1000	28-73	0.1-0.2
Anodo elektrodas	150~1000	28-73	0.1-0.2
Atskyriklis	Ritininė medžiaga	30-75	0.012-0.045	76.2	250
Nutraukimo juosta	Ritininė medžiaga	8-60	0.01-0.035	76.2	150
